皂膜流量計是一種用于測量微小氣體流量的專用儀器。它可以分為直讀式玻瑞管皂膜流量計（以下簡稱為皂膜流量計）和電子皂膜流量計，那么皂膜流量計和電子皂膜流量計有何區別？直讀式玻瑞管皂膜流量計的最大流量通常為12L/min，而電子皂膜流量計的最大流量通常為60L/min。（JJG586-2006《皂膜流量計檢定規程》），另外兩者在結構與工作原理上也存在一定區別。
皂膜流量計的結構包括具有刻度的皂膜管和下方的進氣口，皂膜管的底部連接著一個膠球，其中裝有皂膜液。
電子皂膜流量計和皂膜流量計結構上的區別在于，電子皂膜流量在皂膜管的外壁上安裝了下限傳感器和上限傳感器，并配備了顯示儀表。

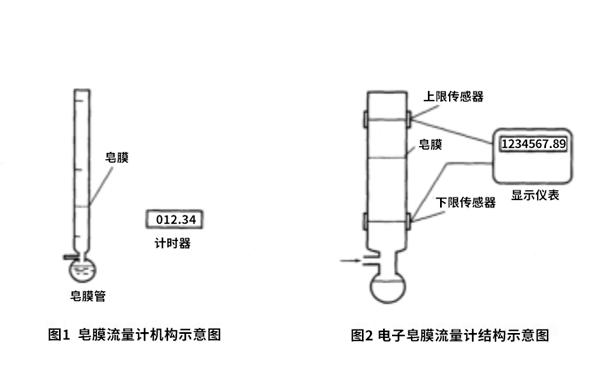

圖1顯示了皂膜流量計的結構，圖2顯示了電子皂膜流量計的結構。
皂膜流量計的工作原理：氣源中的氣體通過流量調節裝置調整到所需流量后，進入皂膜管的進氣口，擠壓膠球（或采用其他方法）生成皂膜。由于進氣口處的壓力，皂膜以勻速上升。當皂膜上升到皂膜管的下刻線時，計時器開始計時；當皂膜上升到皂膜管的上刻線時，計時器停止計時。通過測量得到的時間和皂膜管兩刻線之間的容積，可以計算出流過流量計的瞬時流量。
而電子皂膜流量計在皂膜上升過程中，當經過外壁安裝的一對傳感器的下限和上限時，顯示儀表直接顯示出瞬時流量。顯示儀表還可以顯示設置的參數，例如容積、溫度和大氣壓力等。
以上是從結構與工作原理兩方面對皂膜流量計與電子皂膜流量計的區別作出的簡單比較。
我公司產品-GHK-7000Z是一款具有高中低三種流量選擇的電子皂膜流量計，采用紅外線傳感裝置與微電腦數據處理技術，檢測速度快，測量精度高，可用于大氣采樣器、粉塵采樣器、微生物采樣器、煙氣采樣器、氣相色譜等儀器儀表的流量校準、標定。該款電子皂膜流量計滿足JJG586-2006《皂膜流量計檢定規程》的相關要求。
